齿轮转向箱,齿轮转向器

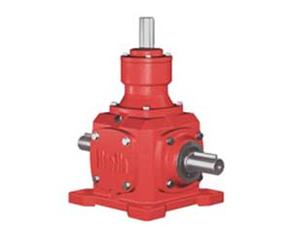

T系列螺旋锥齿轮转向器

摘要:
T系列一级螺旋锥齿轮传动箱,标准化,多品种,速比1∶1、1.5∶1、2.5∶1、3∶1、4∶1、5∶1全部为实际传动比。平均效率98%。 `

概述:

T系列一级螺旋锥齿轮传动箱,标准化,多品种,速比1∶1、1.5∶1、2.5∶1、3∶1、4∶1、5∶1全部为实际传动比。平均效率98%。

有单轴、双横轴、单纵轴、双纵轴可选。

螺旋锥齿轮可以正反运转,低速或高速传动平稳,而且噪声低,振动小,承受力大。

T系列结构图:

3  转向功能

说明:当输入轴旋转方向改变,输出轴相应改变


T系列螺旋锥齿轮传动箱轴配置及轴旋转方向的关系、安装方位及尺寸表




T2
T4
T6
T7
T8
T10
T12
T16
T20
T25
A1
a
a0
b
b0
C
D
d(h7)
E
e1(H8)×深
f
h
L
L1
L2
­L4
LAB
n
r
S
t
48
100
84
100
84
10
58
15
33
94×3
5
52
124
82
52
114
/
4
5
9
17
53.5
155
125
155
125
17
76
19
38
155×5
2
76
180
117.5
76
156
360
4
6
10.5
21.5
81
190
152
190
152
17
115
25
50
190×5
17
90
222
146
87
214
444
4
8
14
28
88
210
174
210
174
20
125
32
62
220×5
13
100
265
178
99
226
530
4
10
14
35
110.5
235
195
235
195
23
159
40
75
250×5
18
115
308
210.5
114.5
266
616
4
12
14
43
120
285
240
285
240
25
155
45
90
305×5
10
140
360
240
133
300
720
4
14
16
48.5
130
340
290
340
290
32
168
50
100
370×5
0
175
415
270
160
350
830
4
14
21
53.5
150
390
330
390
330
40
193
60
105
420×7
10
200
455
290
186
420
/
4
18
25
64
195
490
430
410
110
32
220
72
105
360×10
10
245
545
330
217
510
/
8
20
21
76.5
235
580
520
480
130
35
270
85
130
430×10
10
290
660
400
255
600
/
8
22
24
90




    注意:当速比是4:1和5:1时,纵轴尺寸不变,横轴尺寸更改如下:



T6
T7
T8
T10
T12
T16
T20
T25
4:1
d(h7)
19
22
28
32
36
50
55
70
E
38
50
62
62
75
100
105
105
L
210
265
310
362
415
465
560
660
L1
134
178
212.5
242
270
300
345
400
LAB
420
530
620
724
830
/
/
/
r
6
6
8
10
10
14
16
20
t
21.5
24.5
31
35
39
53.5
59
74.5
5:1
d(h7)
19
22
28
32
36
42
50
60
E
38
50
62
62
75
90
100
105
L
210
265
310
362
415
465
555
670
L1
134
178
212.5
242
270
300
340
410
LAB
420
530
620
724
830
/
/
/
r
6
6
8
10
10
12
14
18
t
21.5
24.5
31
35
39
45
53.5
64
