| | 摘要: | TPU平面包络蜗杆减速机可以广泛地应用于各种传动机械中的减速传动,中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。` |
|
|
|

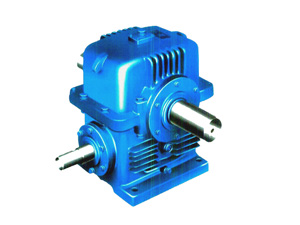

TPU平面包络环面蜗杆减速机(JB/T9051-1991)为平面一次包络蜗杆传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。这种减速机可以广泛地应用于各种传动机械中的减速传动,如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上,适用工作环境温度为-40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。
型号与标记示例
1 型号
2 标记示例
例 蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, 第二种装配型式, 有风扇冷却的平面
包络环面蜗杆减速器:
减速器 TPU200 - 10 - 2F JB/T 9051—1999
中心距a (mm)
型号 |
中心距a |
TPG |
第一系列 |
80 |
100 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
第二系列 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
TPU |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
TPS |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
TPA |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
注:优先选用第一系列,表中第二系列的中心距仅提出型式规格。
减速器的公称传动比i
型 号 |
TPG TPU TPS TPA |
公称传动比i |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
型号 |
a |
B |
B1 |
B2 |
C |
C1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
l |
l1 |
d |
d1 |
d2 |
b |
b1 |
t |
t 1 |
Ф |
质量(kg) |
TPU125 |
125 |
300 |
300 |
70 |
250 |
250 |
125 |
422 |
30 |
307 |
320 |
185 |
280 |
217 |
175 |
82 |
140 |
40 |
70 |
80 |
12 |
20 |
43 |
74.5 |
19 |
157 |
TPU160 |
160 |
380 |
375 |
100 |
320 |
310 |
160 |
540 |
40 |
375 |
375 |
210 |
360 |
280 |
190 |
82 |
170 |
50 |
85 |
95 |
14 |
25 |
53.5 |
90 |
24 |
258 |
TPU200 |
200 |
450 |
450 |
125 |
370 |
370 |
200 |
650 |
40 |
420 |
400 |
235 |
435 |
345 |
225 |
82 |
170 |
55 |
95 |
110 |
16 |
28 |
59 |
101 |
28 |
475 |
TPU250 |
250 |
600 |
550 |
150 |
500 |
450 |
225 |
820 |
50 |
530 |
495 |
290 |
520 |
408 |
270 |
105 |
210 |
65 |
120 |
140 |
18 |
32 |
69 |
127 |
35 |
800 |
TPU315 |
315 |
720 |
590 |
120 |
630 |
500 |
280 |
990 |
65 |
630 |
600 |
360 |
605 |
492 |
345 |
130 |
250 |
80 |
140 |
160 |
22 |
36 |
85 |
148 |
39 |
1100 |
TPU400 |
400 |
850 |
720 |
160 |
750 |
620 |
320 |
1200 |
75 |
720 |
720 |
425 |
692 |
540 |
405 |
165 |
300 |
100 |
180 |
200 |
28 |
45 |
106 |
190 |
48 |
2150 |
TPU500 |
500 |
1060 |
900 |
200 |
920 |
760 |
400 |
1490 |
90 |
850 |
840 |
495 |
845 |
680 |
488 |
165 |
350 |
110 |
200 |
240 |
32 |
45 |
117 |
210 |
56 |
3600 |
|
|
|
